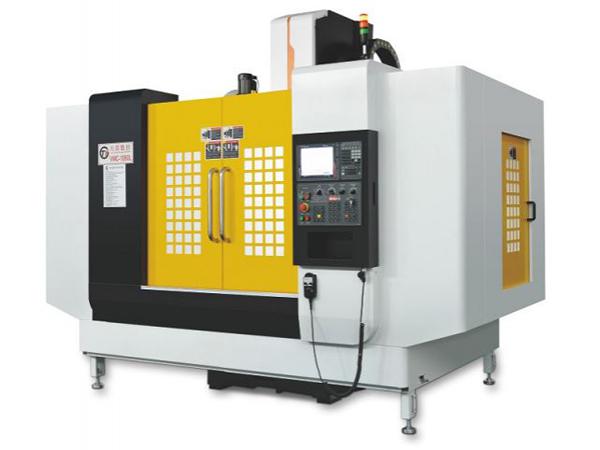

Centro de usinagem vertical CNC (2 guias lineares)，Série L-1060
Centro de usinagem vertical CNC (2 guias lineares)，Série L-1060
O centro de usinagem vertical, L-1060 adopta guias quadradas para seu eixo Z e guias lineares para os eixos X e Y. Permitindo assim uma movimentação rápida do material usinado, o que também melhora a eficiência de trabalho. O curso dos eixo X, Y, e Z deste centro é de 100mm, 600mm e 600mm, respectivamente, sua bancada de trabalho tem capacidade de carga de até 800kg ao memso tempo.
Parâmetros do centro de usinagem vertical, L-1060
Modelo
L-1060
Curso
Curso do eixo X (mm)
1000
Curso do eixo Y (mm)
600
Curso do eixo Z (mm)
600
Distância do eixo à mesa de trabalho (mm)
150-750
Distância entre o centro do eixo arvore a coluna (mm)
600
Mesa de trabalho
Dimensões da mesa de trabalho (mm)
1200×600
Peso máximo sobre a mesa (kg)
800
Quantidade de rasgos T
5
Tamanho de rasgos T (mm
18
Eixo árvore
Rotação standard do eixo árvore (r.p.m)
8000
Velocidade do eixo (não-padronizados) (rpm)
12000-15000
Potência do eixo (KW)
15 (11)
Cone
BT-40
Avanços
Avanço rápido triaxial (mm/min)
30000/30000/18000
Avanço de corte triaxial (mm/min)
1-8000
Outros
Potência do motor de 3 eixos (KW)
3/3/3
Precisão de posicionamneto (mm)
±0.005/300
Precisão de repetibilidade (mm)
±0.003/300
Sistema de controle
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)
1/2
Potência requerida (KVA)
35
Pressão de ar (bar)
6-7
Peso da máquina (kg)
8000
Dimensão da máquina (mm)
3310×2650×2900
Amostra de componentes do centro de usinagem vertical (guias lineares X e Y, guias quadradas Z)
Sistema controle e motor
Eixo X e Y adoptam uma guias linears, e eixo Z usa guia quadrada
Eixo X e Y adoptam guias lineares, eixo Z guia quadrada
Fuso mecanico, direct drive
Depósito de ferramentas giratório com capacidade de 24 ferramentas.
Para estas peças, o sistema de controle pode ser modificado de acordo com as necessidades de cada cliente, e o nossa magazine de ferramentas pode ser montada com mais ferramentas. Caso queira informações mais detalhadas pode clicar nas peças.
