Fornecedor professional de equipamentos CNC, com mais de 13 anos de experiência em fabricação neste ramo
Centro de usinagem vertical, Fresadora CNC, Centro de furação e rosqueamento CNC, Centro de usinagem portal CNC, Tornos CNC., Vertical Bridge Gantry Milling Machine

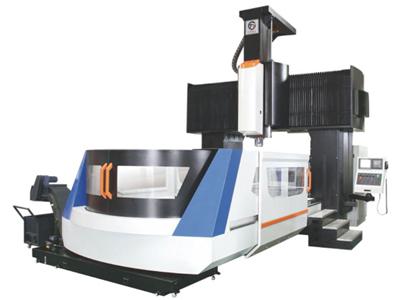

Este centro de usinagem portal do tipo LM-1311 é normalmente usado para usinagem de componentes grandes e complexos, como o caso de estruturas e vigas para avião, e componentes de maquinaria industrial. Este centro de usinagem portal tem largura de 1100mm, bancada de trabalho de 1300 x 1000mm, e pode suportar até 2500kg de materiais de uma única vez.
Características técnicas
Modelo
LM-1311
Cursos
Curso do eixo X (mm)
1300
Curso do eixo Y (mm)
1100
Curso do eixo Z (mm)
520
Distância do nariz do eixo árvore à mesa (mm)
130-650
Largura da mesa (mm)
1100
Mesa de trabalho
Dimensões da mesa de trabalho (mm)
1300×1000
Peso máximo sobre a mesa (kg)
2500
Rasgos T (largura - nº de rasgos x distância) (mm)
7-22×150
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)
6000
Cone
BT50φ190
Modo de transmissão do eixo
Transmissão por correia
Potência do eixo (KW)
18.5
Avanços
Avanço de corte (mm/min)
8000
Avanço rápido (m/min)
12/10/10
Largura da guia linear / número de trilhos (mm)
2-45X2-45Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW)
4.5/4.5/7.0
Precisão de posicionamneto(mm)
0.035/1000
Precisão de repetibilidade (mm)
0.025
Sistema de controle
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)
0.48
Potência requerida (KVA)
35
Pressão de ar (bar)
6.5
Peso da máquina (t)
12
Dimensão da máquina (mm)
3300×2550×2600
Componentes do centro de usinagem portal
Sistema controle e motor
Guia quadrada
Eixo árvore mecânico, acionamento por engrenagem
Magazine de ferramentas do tipo corrente
O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada componente.
