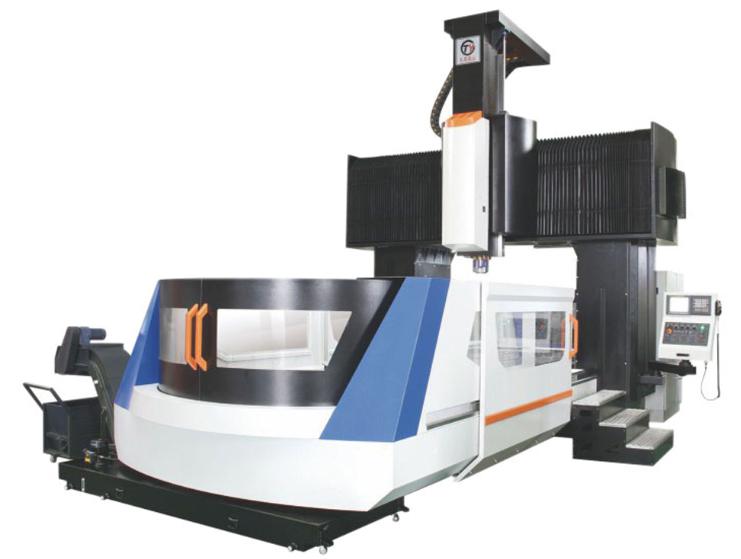

O eixo árvore do centro de usinagem portal, LM-3025 usa transmissão por correia com rotação de 6000rpm. Com uma precisao de posicionamento de 0.035/1000mm, faz dos produtos usinados portadores de alta precisão e alta velocidade. Esta máquina é mais usada para usinagem de componentes grandes e complexos em indústrias automotivas, aéreas, de molde plásticos, entre outras.
Características técnicas
Modelo
LM-3025
Cursos
Curso do eixo X (mm)
3000
Curso do eixo Y (mm)
2700
Curso do eixo Z (mm)
1000
Distância do nariz do eixo arvore à mesa (mm)
200-1200
Largura da mesa (mm)
2500
Mesa de trabalho
Dimensões da mesa de trabalho (mm)
3000×2100
Peso máximo sobre a mesa (kg)
8000
Rasgos T (largura - nº de rasgos x distância) (mm)
9-28×220
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)
6000
Cone
BT50φ190
Modo de transmissão do eixo
Transmissão por correia
Potência do eixo (KW)
22
Avanços
Avanço de corte (mm/min)
8000
Avanço rápido (m/min)
12/12/10
Largura da guia linear / número de trilhos (mm)
2-55X2-55Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW)
7.0/7.0/7.0
Precisão de posicionamneto(mm)
0.035/1000
Precisão de repetibilidade (mm)
0.025
Sistema de controle
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)
0.48
Potência requerida (KVA)
45
Pressão de ar (bar)
6.5
Machine weight (t)
30
Dimensão da máquina (mm)
12860×4320×4600
Componentes do centro de usinagem portal
Sistema controle e motor
Guia quadrada
Eixo árvore mecânico, acionamento por engrenagem
Magazine de ferramentas do tipo corrente
O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada componente.
