Fornecedor professional de equipamentos CNC, com mais de 13 anos de experiência em fabricação neste ramo
Centro de usinagem vertical, Fresadora CNC, Centro de furação e rosqueamento CNC, Centro de usinagem portal CNC, Tornos CNC., 3-Axis Bridge Gantry Milling Machine

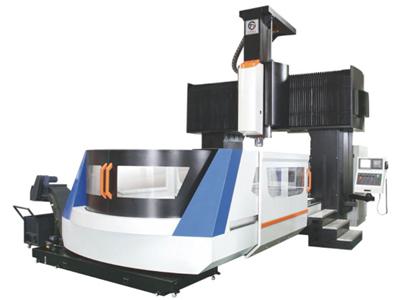

O centro de usinagem portal, LM-4227 tem uma largura de 2700mm, bancada de trabalho de 4200×2100mm, e uma capacidade de carga máxima de 14,000kg. Este equipamento é usado para usinagem de peças grandes e complexas como estruturas e vigas para avião, e maquinário de peças pesadas.
Características técnicas
Modelo
LM-4227
Cursos
Curso do eixo X (mm)
4200
Curso do eixo Y (mm)
2800
Curso do eixo Z (mm)
1000
Distância do nariz do eixo árvore à mesa (mm)
200-1200
Largura da mesa (mm)
2700
Mesa de trabalho
Dimensões da mesa de trabalho (mm)
4200×2100
Peso máximo sobre a mesa (kg)
14000
Rasgos T (largura - nº de rasgos x distância) (mm)
9-28×220
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)
6000
Cone
BT50φ190
Modo de transmissão do eixo
Transmissão direta
Potência do eixo (KW)
22
Avanços
Avanço de corte (mm/min)
8000
Avanço rápido (m/min)
12/12/12
Largura da guia linear / número de trilhos (mm)
3-63X2-63Y:4-45Z
Outros
Potência do motor de 3 eixos (KW)
7.0/7.0/7.0
Precisão de posicionamneto (mm)
0.035/1000
Precisão de repetibilidade (mm)
0.025
Sistema de controle
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)
0.48
Potência requerida (KVA)
45
Pressão de ar (bar)
6.5
Peso da máquina (t)
50
Dimensão da máquina (mm)
10260×4950×4800
Componentes do centro de usinagem portal
Sistema controle e motor
Guia quadrada
Eixo árvore mecânico, acionamento por engrenagem
Magazine de ferramentas do tipo corrente
O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada componente.
