Fornecedor professional de equipamentos CNC, com mais de 13 anos de experiência em fabricação neste ramo
Centro de usinagem vertical, Fresadora CNC, Centro de furação e rosqueamento CNC, Centro de usinagem portal CNC, Tornos CNC., CNC Gantry Milling Machine

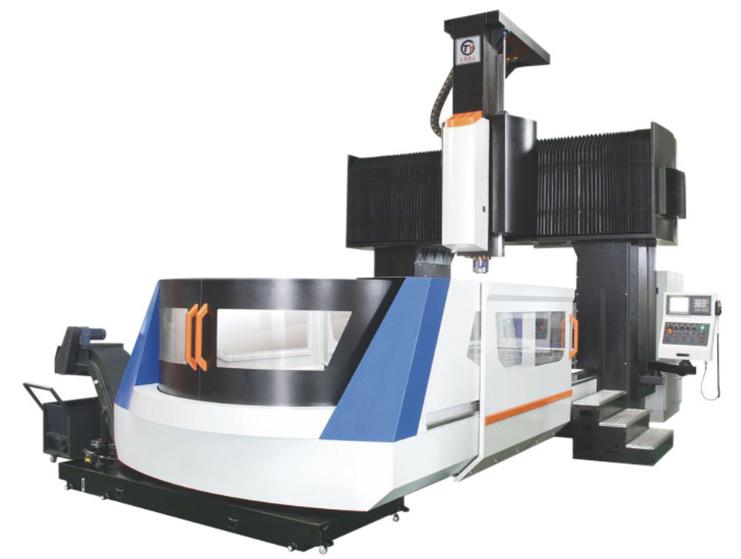

O centro de usinagem portal do tipo LM-3317 tem curso dos eixos X, Y e Z de 3300mm, 1850mm e 800mm, respectivamente, com uma velocidade do eixo de 6000rpm e precisão de posicionamento de 0.035/1000rpm. Isto garante com que os os produtos usinados tenham alta precisão e alta velocidade de usinagem, e são mais usadas para usinagem de peças grandes e complexas como o caso de estruturas e vigas de aviões e outras peças de maquinaria grandes.
Características técnicas
Modelo
LM-3317
Cursos
Curso do eixo X (mm)
3300
Curso do eixo Y (mm)
1850
Curso do eixo Z (mm)
800
Distância do nariz do eixo arvore à mesa (mm)
240-1040
Largura da mesa (mm)
1700
Mesa de trabalho
Dimensões da mesa de trabalho (mm)
3300×1500
Peso máximo sobre a mesa (kg)
8000
Rasgos T (largura - nº de rasgos x distância) (mm)
8-22×170
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)
6000
Cone
BT60φ190
Modo de transmissão do eixo
Transmissão direta
Potência do eixo (KW)
22
Avanços
Avanço de corte (mm/min)
8000
Avanço rápido (m/min)
15/15/12
Largura da guia linear / número de trilhos (mm)
2-45X2-45Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW)
7.0/4.5/7.0
Precisão de posicionamneto(mm)
0.035/1000
Precisão de repetibilidade (mm)
0.025
Sistema de controle
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)
0.48
Potência requerida (KVA)
45
Pressão de ar (bar)
6.5
Peso da máquina (t)
25
Dimensão da máquina (mm)
7800×4450× 4950
Componentes do centro de usinagem portal
Sistema controle e motor
Guia quadrada
Eixo árvore mecânico, acionamento por engrenagem
Magazine de ferramentas do tipo corrente
O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada componente.
