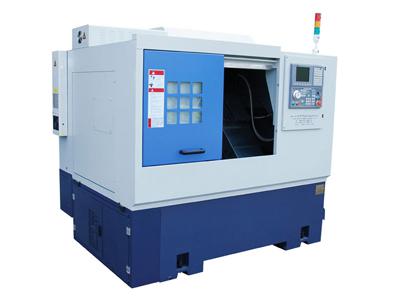

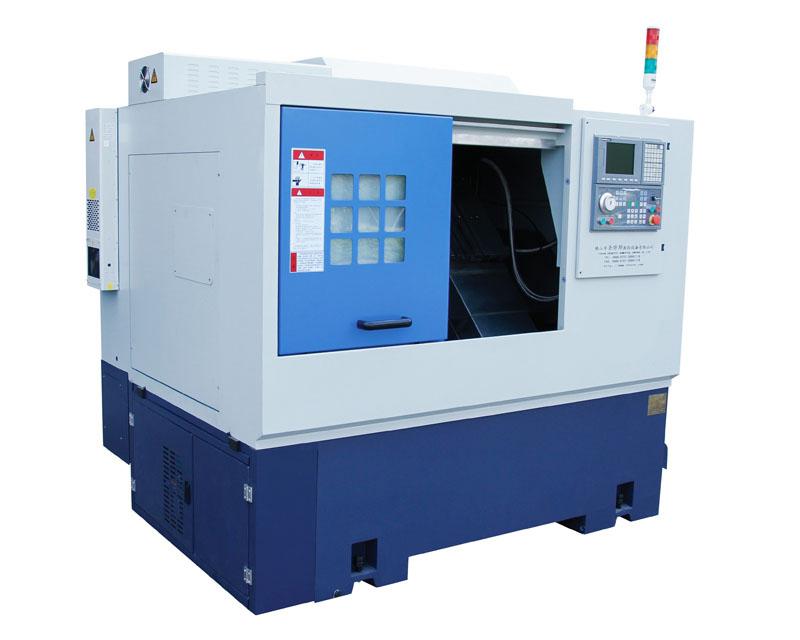

- Centro de torneamento CNC de barramento inclinado, Série GX
Centro de torneamento CNC de barramento inclinado, Centro de fresa CNC

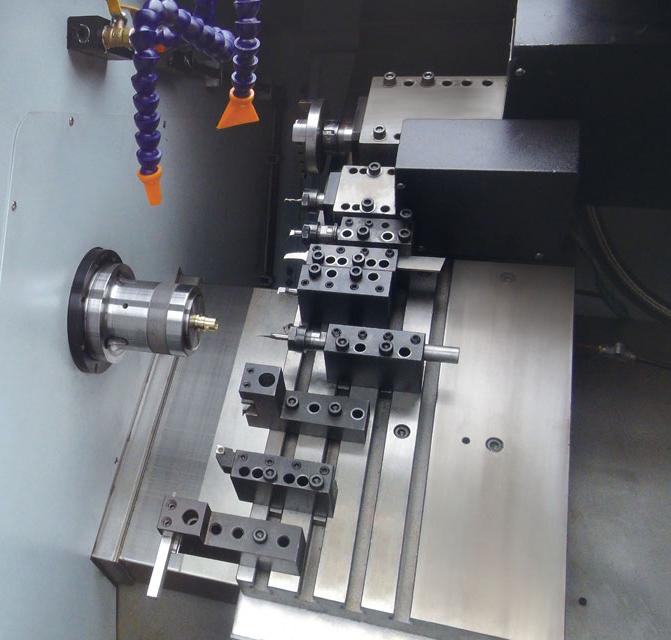

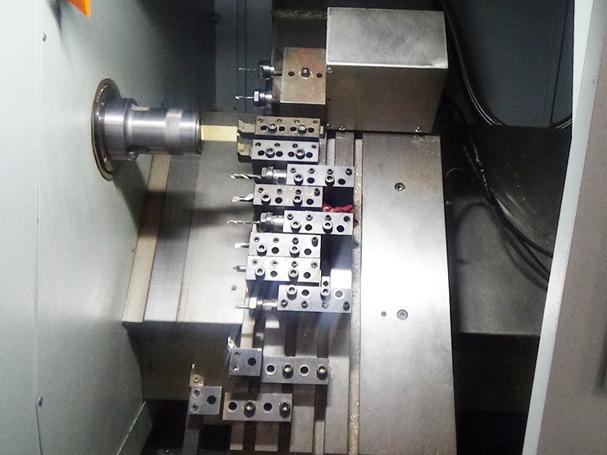

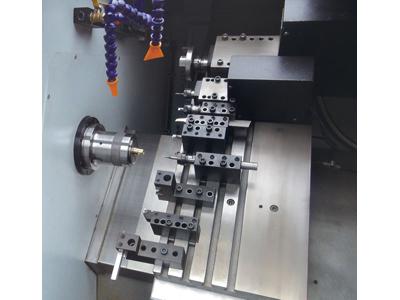

Este torno CNC de 2 eixos usa uma estrutura com inclinacao de cunho de 45 graus, fazendo deste significativamente durável e estável durante o processo de usinagem pesado. Esta máquina tem torque elevado e alta rigidez para melhorar a produtividade. Também adicionamos um torreão de ferramentas para adição de mais ferramentas, deste modo aliviando as preocupações dos clientes sobre a questão de não poder manter ferramentas suficientes para usinagem de componentes complexos, e também melhorando a eficiência de produção.
Características técnicas| Modelo | GX36 | GX46 | GX52 | GX72 | |
| Curso | |||||
| Diâmetro máximo torneável | φ500mm | ||||
| Diâmetro máximo torneável(usinagem) | φ480mm | ||||
| Curso do eixo X | 600mm | ||||
| Curso do eixo Z | 350mm | ||||
| Inclinação da sela | 45° | ||||
| Eixo árvore | |||||
| Altura do eixo árvore ao centro da porta-ferramenta | 50mm | ||||
| Nariz do eixo | A2-4 | A2-5 | A2-6 | A2-8 | |
| Mandril hidráulico | 5″ | 6″ | 8″ | 10″ | |
| Diâmetro do furo do eixo | φ43mm | φ56mm | φ62mm | Φ86mm | |
| Barra de tração sobre a abertura | φ35mm | φ45mm | Φ51mm | Φ71mm | |
| Velocidade máxima do eixo | 4000r/min (opcional Yaskawa 3600r/min) | 4000r/min (opcional Yaskawa 3600r/min) | 3500 r/min | 3000 r/min | |
| Potência do motor do eixo | 3.7KW (opcional Yaskawa 4.4 KW) | 5.5KW (opcional Yaskawa 4.4 KW/5.5 KW) | 7.5KW | 11KW | |
| Função do eixo C | S/C: (resolução 0.01°) | ||||
| Transmissão axial | |||||
| Avanço rápido dos eixos X/ Z | 20m/min | ||||
| Potência do motor servo dos eixos X/Z | 1.3Kw/1.8Kw (opcional) | ||||
| Guias | TIPOS indifinidos | Rolete | |||
| Curso X | MSR35X1000 | ||||
| Curso Z | MSR35X840 | ||||
| Parafuso principal | Curso X | R32X1054 | |||
| Curso Z | R32X831 | ||||
| Posicionamento repetido | Curso X | ±0.0025mm | |||
| Curso Z | ±0.0025mm | ||||
| Outros | |||||
| Dimensão da máquina (comprimento*largura * altura) | 2350mmX1650mmX2000mm | ||||
| Potência total | 8.0KW | 9.5KW | 11.5KW | 15.0KW | |
| Peso da máquina | 4.1T | 4.2T | 4.3T | 4.5T | |
