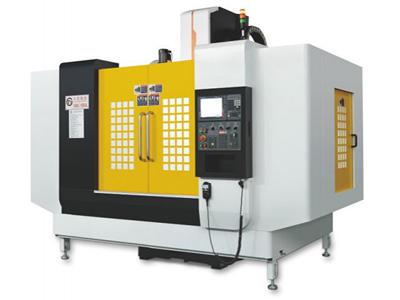

Centro de usinagem vertical CNC (2 guias lineares)，Série L-850
Centro de usinagem vertical CNC (2 guias lineares)，Série L-850
Este centro de usinagem vertical vem com guias lineares nos eixos X/Y e guia quadrada no eixo Z. Com magazine para 24 ferramentas, é apropriado para usinagem complexa, e seu fuso pode suportar maior tensão para o processamento de produtos usinados com alta precisao.
Parâmetros do centro de usinagem vertical, L-850
Modelo
L-850
Curso
Curso do eixo X (mm)
800
Curso do eixo Y (mm)
500
Curso do eixo Z (mm)
500
Distância do eixo à mesa de trabalho (mm)
110-610
Distância entre o centro do eixo arvore a coluna (mm)
560
Mesa de trabalho
Dimensões da mesa de trabalho (mm)
1000×500
Peso máximo sobre a mesa (kg)
600
Quantidade de rasgos T
5
Tamanho de rasgos T (mm)
18
Eixo árvore
Rotação standard do eixo árvore (r.p.m)
8000
Velocidade do eixo (não-padronizados) (rpm)
12000-15000
Potência do eixo (KW)
10 (7.5)
Cone
BT-40
Avanços
Avanço rápido triaxial (mm/min)
30000/30000/18000
Avanço de corte triaxial (mm/min)
1-8000
Outros
Potência do motor de 3 eixos (KW)
2/2/3
Precisão de posicionamneto (mm)
±0.005/300
Precisão de repetibilidade (mm)
±0.003/300
Sistema de controle
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)
1/2
Potência requerida (KVA)
35
Pressão de ar (bar)
6-7
Peso da máquina (kg)
6000
Dimensão da máquina (mm)
2650×2700×2500
Amostra de componentes do centro de usinagem vertical (guias lineares X e Y, guias quadradas Z)

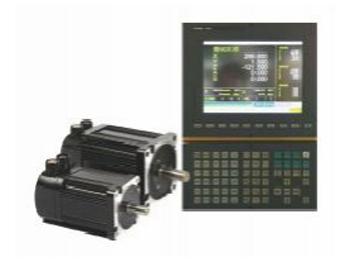

Sistema controle e motor

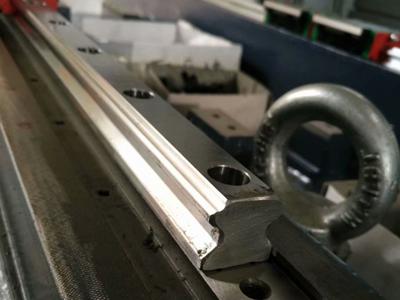

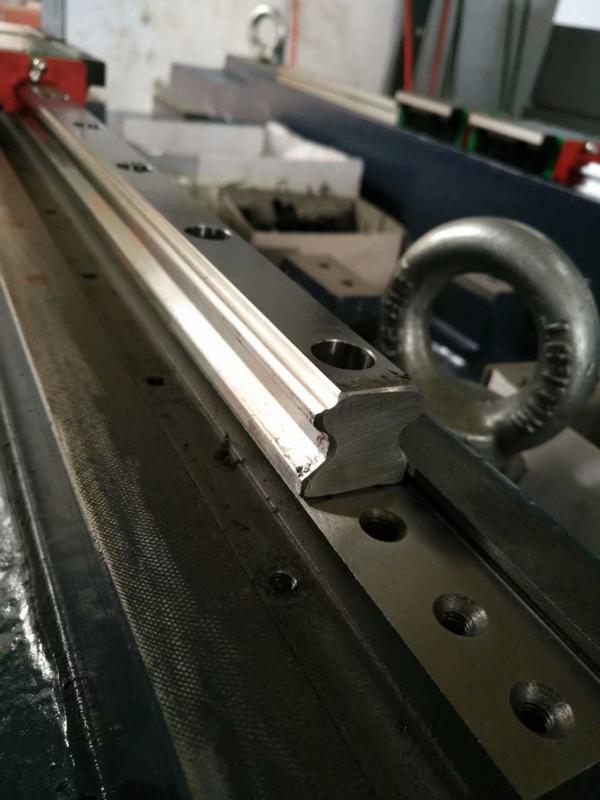

Eixo X e Y adoptam uma guias linears, e eixo Z usa guia quadrada

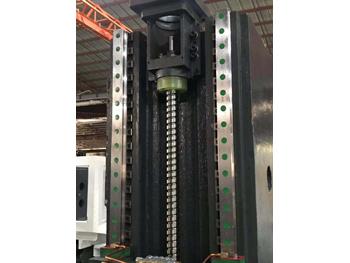

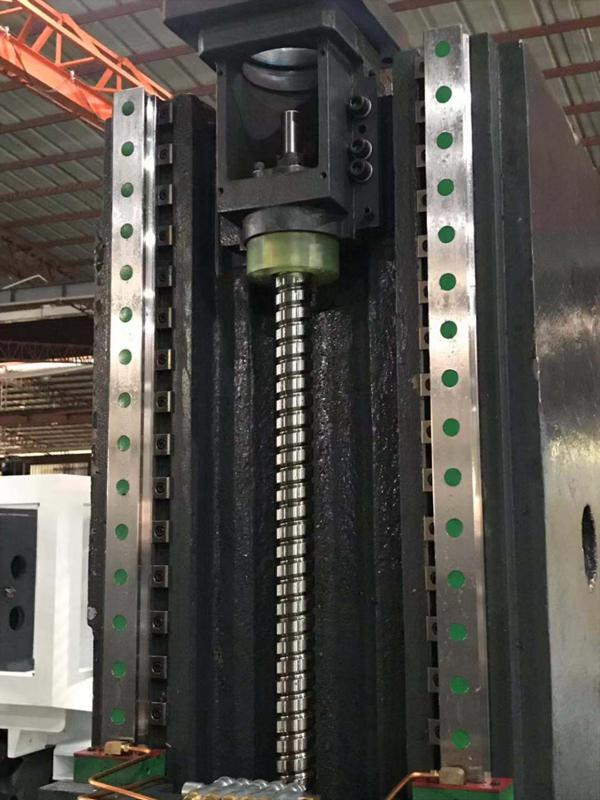

Eixo X e Y adoptam guias lineares, eixo Z guia quadrada

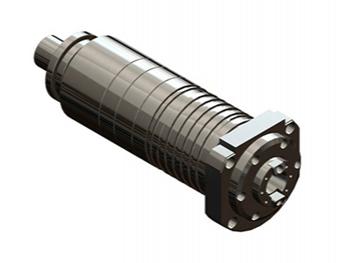

Fuso mecanico, direct drive

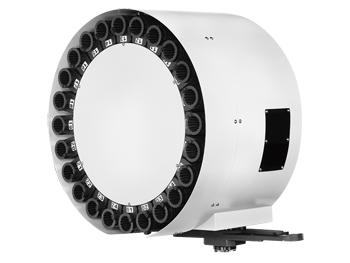

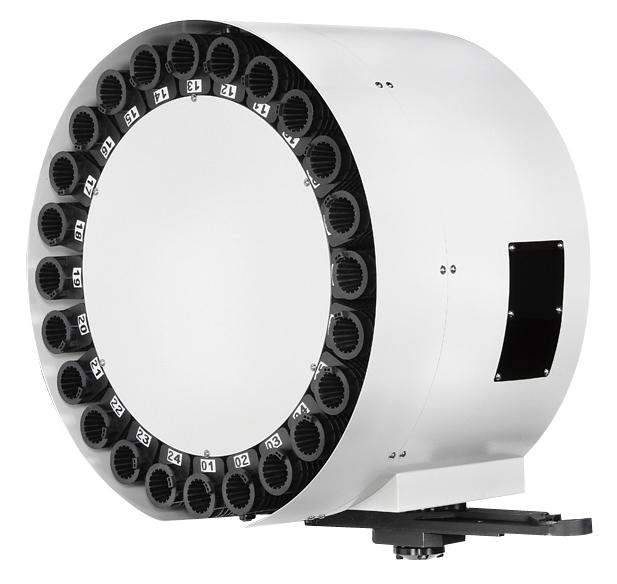

Depósito de ferramentas giratório com capacidade de 24 ferramentas.
Para estas peças, o sistema de controle pode ser modificado de acordo com as necessidades de cada cliente, e o nossa magazine de ferramentas pode ser montada com mais ferramentas. Caso queira informações mais detalhadas pode clicar nas peças.
