Centro de usinagem vertical para trabalhos pesados, Série VMC-1270

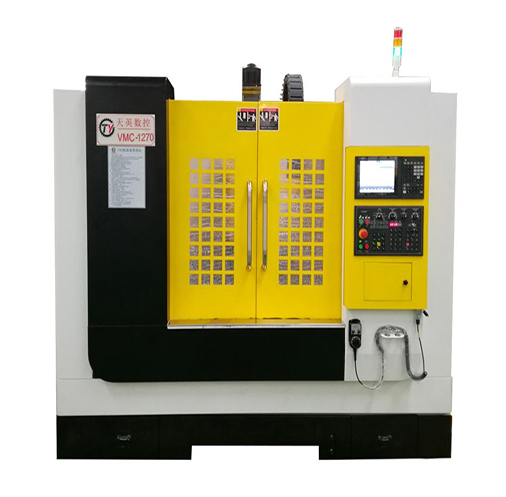

Centro de usinagem vertical CNC de 3 eixos, rígido

O centro de usinagem com guias quadradas, VMC-1270 tem uma bancada de trabalho de 1360×700mm, cuja carga maxima é de 1000kg, e sua precisão de posicionamento chega até ±0.005/300mm. Este tipo de centro de usinagem é apropriado para processamento bruto e fabricação de moldes para vários tipos de produtos.

Características técnicas
Modelo VMC-1270
Curso
Curso do eixo X (mm) 1200
Curso do eixo Y (mm) 700
Curso do eixo Z (mm) 600
Distância do eixo à mesa de trabalho (mm) 150-750
Distância entre o centro do eixo arvore a coluna (mm) 785
Mesa de trabalho
Dimensões da mesa de trabalho (mm) 1360×700
Peso máximo sobre a mesa (kg) 1000
Rasgos T (largura - nº de rasgos x distância) (mm) 18-5×100
Eixo árvore
Rotação standard do eixo árvore (r.p.m) 8000
Potência do eixo (KW) 15 (11)
Cone BT50φ155 (belt drive)
Avanços
Avanço rápido dos eixos X, Y (mm/min) 18000
Avanço rápido de eixo Z (mm/min) 15000
Avanço de corte triaxial (mm/min) 1-10000
Outros
Potência do motor de 3 eixos (KW) 3.0/3.0/3.0
Precisão de posicionamneto (mm) ±0.005/300
Precisão de repetibilidade (mm) ±0.003/300
Sistema de controle MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP) 1/2
Potência requerida (KVA) 25
Pressão de ar (bar) 6-7
Peso da máquina (kg) 11500
Dimensão da máquina (mm) 3560×3150×2850
Amostra de componentes do centro de usinagem vertical com guias quadradas
  • Magazine de ferramenstas giratório, com capacidade para 24 ferramentas
  • Fuso mecânico, accionamento direto
  • Sistema de controle e motor
  • Guia quadrada

Para estes componentes, o sitema de controle pode ser modificado de acordo com as necessidades de cada cliente. Nosso depósito de ferramentas pode ser montado com mais capacidade de armazenamento das ferramentas. Caso precise de informações mais detalhadas, pode clicar nos componentes.
