Centro de usinagem vertical para trabalhos pesados, Série VMC-1580
Centro de usinagem vertical CNC de 3 eixos

Este centro de usinagem vertical com guias quadradas, VMC-1580 tem uma bnacada de trabalho de 1700×800mm, cuja carga máxima é de 1500kg. Normalmente é usada para processamento bruto de diferentes tipos de produtos e tambem para fabricação de moldes.

Características técnicas
Modelo VMC-1580
Curso
Curso do eixo X (mm) 1500
Curso do eixo Y (mm) 800
Curso do eixo Z (mm) 700
Distância do eixo à mesa de trabalho (mm) 180-880
Distância entre o centro do eixo arvore a coluna (mm) 900
Mesa de trabalho
Dimensões da mesa de trabalho (mm) 1700×800
Peso máximo sobre a mesa (kg) 1500
Rasgos T (largura - nº de rasgos x distância) (mm) 18-7×120
Eixo árvore
Rotação standard do eixo árvore (r.p.m) 6000
Potência do eixo (KW) 25 (18.5)
Cone BT50φ190 (belt drive)
Avanços
Avanço rápido dos eixos X, Y (mm/min) 15000
Avanço rápido de eixo Z (mm/min) 13000
Avanço de corte triaxial (mm/min) 1-7000
Outros
Potência do motor de 3 eixos (KW) 4.5/4.5/4.5
Precisão de posicionamneto (mm) ±0.005/300
Precisão de repetibilidade (mm) ±0.003/300
Sistema de controle MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP) 1/2
Potência requerida (KVA) 30
Pressão de ar (bar) 6-7
Peso da máquina (kg) 14000
Dimensão da máquina (mm) 4650×3300×3200
Amostra de componentes do centro de usinagem vertical com guias quadradas

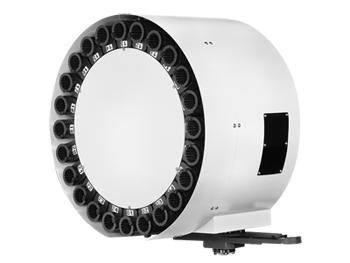

  • Magazine de ferramenstas giratório, com capacidade para 24 ferramentas

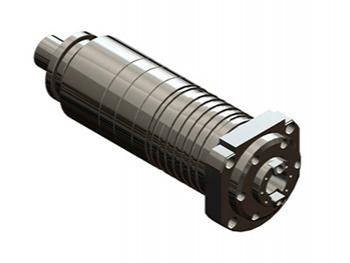

  • Fuso mecânico, accionamento direto
  • Sistema de controle e motor

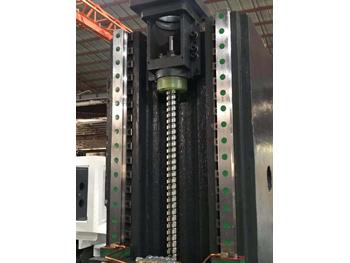

  • Guia quadrada

Para estes componentes, o sitema de controle pode ser modificado de acordo com as necessidades de cada cliente. Nosso depósito de ferramentas pode ser montado com mais capacidade de armazenamento das ferramentas. Caso precise de informações mais detalhadas, pode clicar nos componentes.
