Centro de usinagem vertical de alta velocidade, Série V-850
Máquina CNC de 3 eixos

O curso dos eixos X, Y, Z do centro de usinagem vertical com guias lineares, V-850 são de 800mm, 500mm e 500mm respectivamente. Os três eixos adoptam guias lineares, com precisão de posicionamento de ±0.005/300mm. Esta máquina é principalmente usada para o acabamento dos produtos. Se os clientes escolherem este tipo de máquinas CNC mais de 600kg de materiais podem ser carregados na bancada de trabalho para o acabamento.

Características técnicas
Modelo V-850
Curso
Curso do eixo X (mm) 800
Curso do eixo Y (mm) 500
Curso do eixo Z (mm) 500
Distância do eixo à mesa de trabalho (mm) 90-640
Distância entre o centro do eixo árvore à coluna (mm) 553
Mesa de trabalho
Dimensões da mesa de trabalho (mm) 1000×500
Peso máximo sobre a mesa (kg) 600
Quantidade de ranhuras em T 3
Tamanho de ranhuras em T (mm) 18
Eixo árvore
Rotação standard do spindle（r.p.m） 10000
Rotação do spindle (não-standard) (rpm) 12000-15000
Potência do eixo (KW) 10(7.5)
Cone BT-40
Avanços
Avanço rápido triaxial (mm/min) 48000
Avanço de corte triaxial (mm/min) 1-10000
Outros
Potência do motor de 3 eixos (KW) 2/2/3
Precisão de posicionamneto (mm) ±0.005/300
Precisão de repetibilidade (mm) ±0.003/300
Sistema de controle MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP) 1/2
Potência requerida (KVA) 35
Pressão de ar (bar) 6-7
Machine weight kg 5000
Machine dimension (mm) 2400×2360×2650
Componentes do centro de usinagem vertical

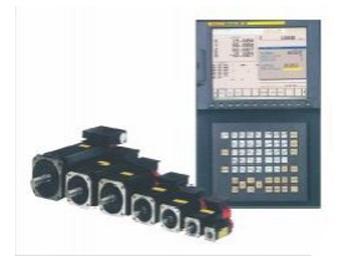

  • Sistema de controle e motor

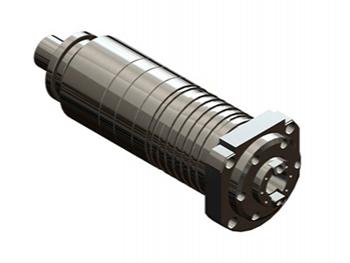

  • Fuso mecânico de transmissão direta

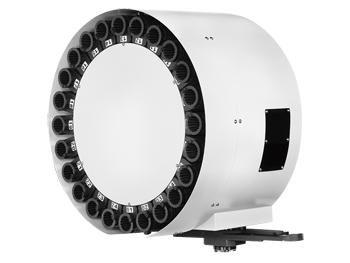

  • Depósito de ferramentas giratório, possuindo 24 ferramentas.

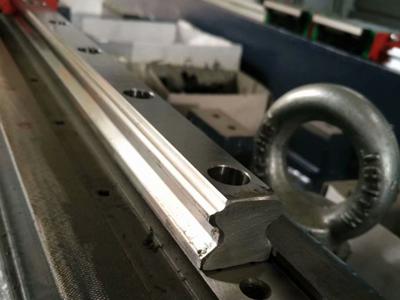

  • Guias lineares funcionando de forma estável e com usinagem de alta precisão.n

Para estes componenetes, o sistema de controle pode ser alterado de acordo com as necessidades dos clientes. Nosso depósito de ferramentas pode ser montado com mais ferramentas, e caso queira informações mais detalhadas pode clicar nos componentes.
